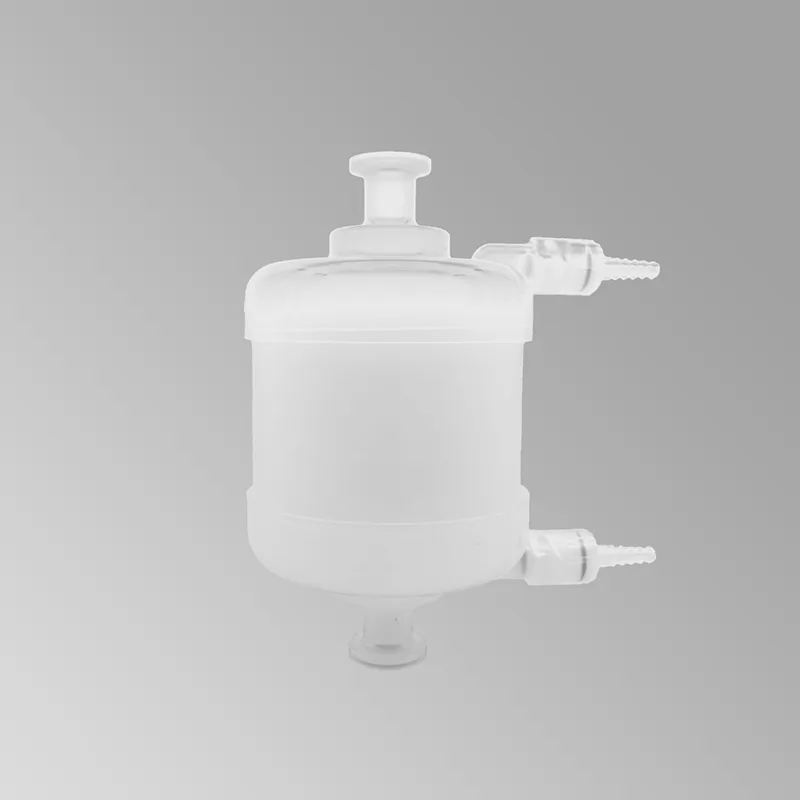

Filtres à capsules TC pour application générale, membrane hydrophobe en ePTFE

Obtenez un devis pour la membrane hydrophobe ePTFE de filtres à capsules TC d'application générale de MS pour la filtration compacte en ligne des gaz et des solvants où les contraintes d'espace et l'installation simplifiée sont des priorités. La capsule en ePTFE thermoliée offre des performances hydrophobes et une résistance chimique dans un format peu encombrant, idéal pour l'air instrumental, les usines pilotes et les laboratoires.

envoyer une demande

Description du produit

MS est un fabricant professionnel de membranes ePTFE hydrophobes de filtres à capsules TC à application générale. La norme de connexion TC (tri-clamp) correspond aux raccords sanitaires des installations pharmaceutiques, alimentaires et biotechnologiques. La membrane hydrophobe en ePTFE offre la même résistance chimique et le même rejet d'humidité que les grands formats dans un encombrement réduit qui simplifie l'intégration dans les systèmes et équipements mobiles existants.

Guide d'application : L'utilité du format compact

Air des instruments de laboratoire : la filtration au point d'utilisation protège les détecteurs analytiques des particules et de l'humidité.

Alimentations en gaz de l'usine pilote : le faible encombrement convient à plusieurs points d'utilisation sur les systèmes montés sur patins.

Ventilation des petites cuves : ventilation stérile compacte pour réacteurs et cuves de stockage.

Équipement portable : remplacement sur site léger et facile sans outils spéciaux.

Guide de sélection : TC Compact vs Full-Size

Choisissez le format TC compact lorsque l'espace est limité, le débit est modeste ou l'application se trouve au point d'utilisation.

Choisissez une capsule pleine taille lorsqu’un débit plus élevé ou des intervalles de remplacement plus longs sont nécessaires.

Matériaux de construction

Membrane filtrante : ePTFE (monocouche)

Support média : Polypropylène

Embouts : Polypropylène

Noyau intérieur : polypropylène

Cage extérieure : polypropylène

Méthode de scellage : liaison thermique

Intégrité des capsules

Pression d'éclatement minimale : 123,5 psi (8,5 barg)

Assainissement / Stérilisation

Eau chaude filtrée 90°C (194°F), 30 min, cycles multiples, débit direct maximum de 3 psid.

Autoclave 121°C (250°F), 30 min, plusieurs cycles.

Conformité

Plastiques USP Classe VI 121°C Base FDA 21 CFR et EU 10/2011

Intégrité (membrane mouillée par l'eau)

Taille des pores	Point à bulle/IPA
0,1‌μm	1,7 bar
0,2‌μm	1,1 bar
0,45‌μm	0,6 bar
1,0‌μm	0,4 bar
3,0‌μm	0,1 bar
5,0‌μm	0,07 barg

Débit typique, 1" TC, 2,5"

Informations de commande

Pour commander des filtres à capsule TC à application générale à membrane hydrophobe ePTFE, spécifiez la taille des pores, le type de connexion (1" TC ou 2,5") et la quantité, y compris le type de gaz, le débit et la pression pour confirmer la configuration.

Taille des pores

Zone

Entrée

Sortie

PTFE

001=0,1µm

002=0,2µm

004=0,45µm

006=0,65µm

010=1,0µm

030=3,0µm

050=5,0µm

H=550cm²

S=1150cm²

L=2450cm²

4N=1/4"NPT-Mâle

6N=3/8"NPT-Mâle

8N=1/2"NPT-Mâle

8G=1/2"BSP-Mâle

4NF=1/4"NPT-F

6NF=3/8"NPT-F

4C=1/4"Swagelok

5C=5/16"Swagelok

6C=3/8"Swagelok

8C=1/4"Swagelok

4Q=1/4"CPC PLC-Mâle

4QF=1/4"CPC PLC-Swagelok

M4H=1/4"tuyau multiple cannelé

M6H = 3/8"barbillon de tuyau multiple

6H=3/8"Tuyau cannelé

8H=1/2"Tuyau cannelé

SH=1/4"-3/8" cannelé étagé

1T=1" TC

MT=0,5"TC

FL=luerlok femelle

KSH=1/4"-1/2" à plusieurs niveaux

tuyau d'arrosage
