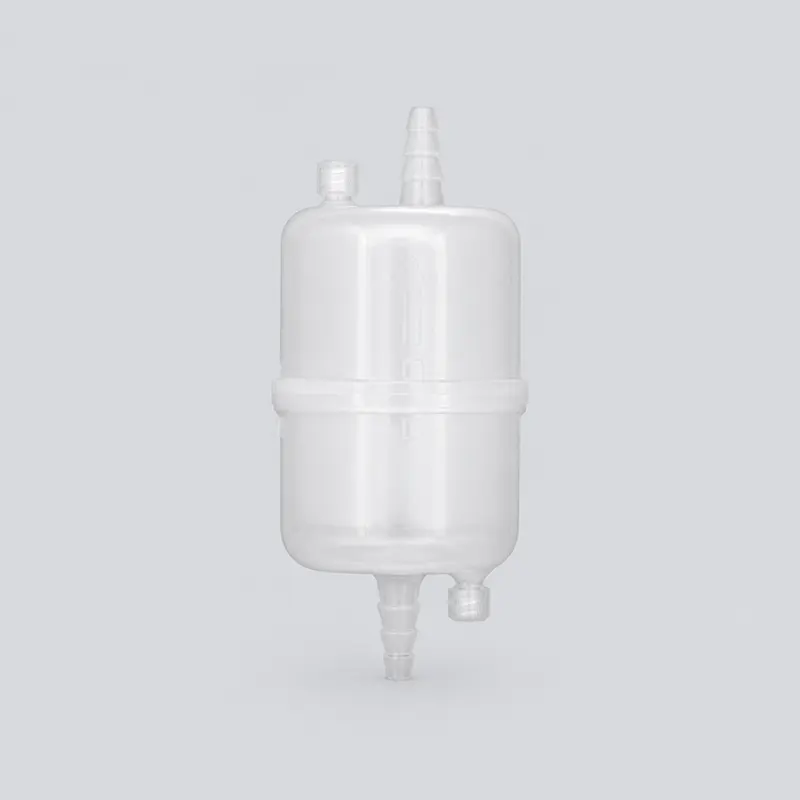

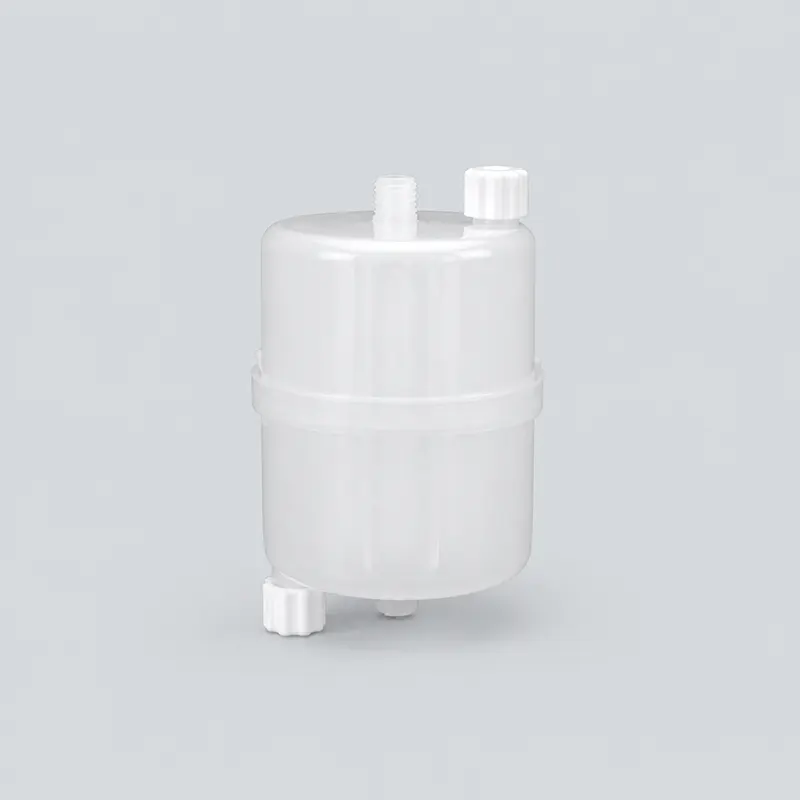

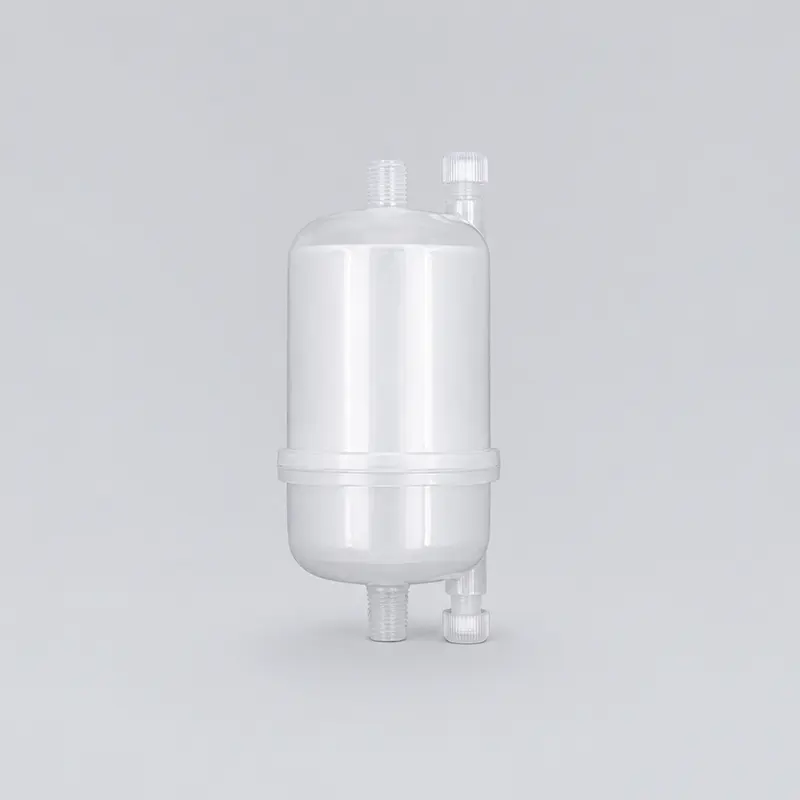

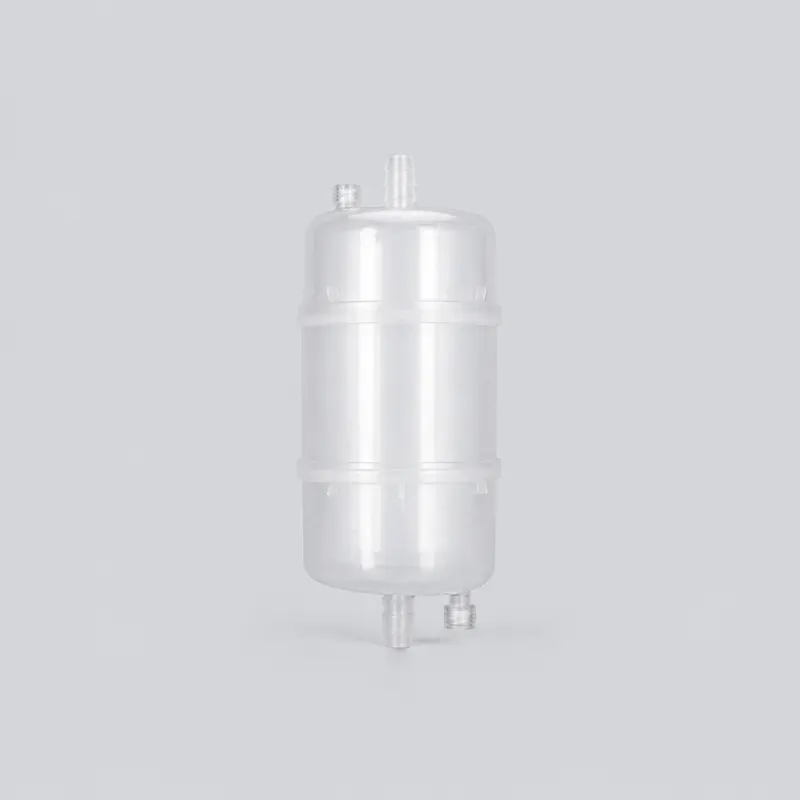

Filtre à capsule à membrane PES KleapCap T-line, qualité de réduction de la charge biologique

Commandez le filtre à capsule à membrane PES KleapCap T-line de qualité de réduction de la charge biologique auprès de l'usine MS lorsque vous souhaitez une géométrie de capsule en ligne qui simplifie la tuyauterie et s'adapte aux espaces d'installation restreints tout en offrant des performances fiables de réduction de la charge biologique. Les filtres sont constitués d'une membrane de polyéthersulfone hydrophile monocouche dans une construction entièrement en polypropylène, offrant une large compatibilité chimique, un débit élevé avec une faible perte de charge et de faibles extractibles. Le polyéthersulfone est particulièrement adapté à la filtration de produits contenant des substances adsorbées sur la membrane elle-même, et les faibles caractéristiques de liaison aux protéines du PES en font un bon choix pour la filtration de solutions protéiques précieuses telles que les vaccins et les produits biologiques.

La conception T-line est spécialement conçue pour l'intégration de skids en ligne, où l'entrée et la sortie sont alignées pour minimiser la complexité et l'encombrement de la tuyauterie. Ce format est souvent choisi pour améliorer l'efficacité de la disposition dans les skids de traitement, les machines de remplissage et les systèmes de transfert encombrés où les boîtiers de capsules conventionnels seraient difficiles à installer. Le raccord de ventilation Staubli prend en charge les tests d'intégrité en ligne pour une vérification de routine de la qualité sans retirer la capsule de la ligne.

Pourquoi la géométrie de la ligne T est importante dans les installations à espace limité

Les filtres à capsule conventionnels utilisent généralement des connexions supérieures et inférieures qui nécessitent une installation verticale du boîtier et des coudes de tuyauterie supplémentaires. Le format T-line aligne l'entrée et la sortie dans une configuration directe, ce qui réduit le nombre de composants de tuyauterie, diminue les coûts d'installation et minimise les pertes de pression associées aux raccords coudés. Pour les constructeurs de skids et les fabricants d'équipement d'origine, cela signifie qu'une plus grande capacité de filtration peut être installée dans le même encombrement d'armoire, ou que la même capacité peut être obtenue dans une armoire plus petite.

Le format T-line maintient également le corps de la capsule accessible pour le retrait et le remplacement, même lorsqu'il est installé dans des configurations d'équipement encombrées. Cette accessibilité réduit les temps d'arrêt pour maintenance et rend le format pratique pour les environnements de production où la fréquence de remplacement est modérée à élevée.

Spécifications techniques

Matériaux de construction

• Média filtrant : polyéthersulfone (PES)

• Support multimédia : polypropylène

• Embouts : polypropylène

• Noyau interne : polypropylène

•Cage extérieure : polypropylène

Conformité à la sécurité alimentaire

Les matières premières utilisées dans cette capsule sont validées par rapport aux dispositions FDA 21 CFR relatives au contact alimentaire et aux directives EU 10/2011, permettant un déploiement fiable dans les applications de filtration des aliments et des boissons.

Données d'intégrité (membrane mouillée)

Liste de contrôle d'installation pour les capsules T-Line

1. Confirmez l'orientation de l'entrée et de la sortie ainsi que le sens du débit avant de connecter la capsule à la tuyauterie.

2. Maintenez un espace suffisant autour de l'orifice de ventilation pour accéder à l'équipement de test d'intégrité et autour du corps de la capsule pour son retrait.

3.Serrez tous les raccords conformément à la procédure opérationnelle standard de votre site et effectuez un contrôle de fuite à la pression de fonctionnement avant d'introduire le fluide de procédé.

4. Rincez la capsule avec le liquide approprié jusqu'à ce que vos critères d'acceptation pour les particules et les extractibles soient satisfaits.

5. Si votre système qualité l'exige, effectuez un test d'intégrité via l'orifice de ventilation et enregistrez les résultats dans l'enregistrement du lot.

Notes d'application pour les patins en ligne

Patins de remplissage de boissons. La disposition T-line simplifie l'intégration dans les systèmes de remplissage et de transfert encombrés, où l'espace de l'armoire est souvent partagé avec des pompes, des vannes et des instruments de débit.

Transfert chimique fin. Le format en ligne permet un remplacement rapide lors des changements de campagne, réduisant ainsi les temps d'arrêt entre les changements de produits dans les installations multi-produits.

Utilités pharmaceutiques. L'encombrement compact permet de standardiser plusieurs skids utilitaires dans une installation de production, simplifiant ainsi la gestion des pièces de rechange et les procédures des opérateurs.

Support OEM et capacités d’usine

MS Factory travaille avec des constructeurs de skids et des fabricants d'équipement d'origine pour intégrer le filtre à capsule à membrane PES KleapCap T-line de qualité de réduction de la charge biologique dans des systèmes de processus compacts. Nous fournissons des dessins dimensionnels, des options d'orientation des connexions et des données sur les performances de débit pour prendre en charge la conception mécanique. Des configurations de connexion personnalisées et une marque privée sont disponibles pour les programmes OEM, et notre équipe technique peut examiner la disposition de votre skid pour recommander le placement et l'espacement optimaux des capsules.

La documentation qualité disponible comprend le certificat ISO 9001, le rapport de test USP Classe VI et les enregistrements de test d'intégrité par lot.

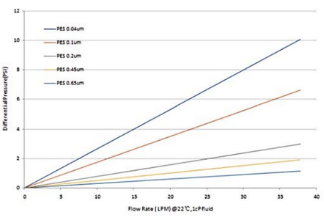

Débit typique par 10 pouces, 1,5 pouces TC

Informations de commande
